Questo è Inklaim, l'ufficio disegni per lo studio brevettuale. Prepara le tavole per il deposito da ciò che lo studio ha già: il modello 3D del cliente, il disegno tecnico, le rivendicazioni.
Oggi le figure sono la parte più artigianale della pratica: ore per ridisegnare viste che esistono già, regole d'ufficio simili ma non identiche, e basta un numero sbagliato per un rilievo.
I disegnatori ci hanno indicato cinque lavori da alleggerire. Vediamoli nell'app.
Uno: semplificare le figure.
Dal modello 3D del cliente scegli il livello di dettaglio. Con «Essenziale» spariscono fori, smussi e raccordi piccoli, e le filettature. E viti e rondelle si tolgono da sole. Ecco la stessa vista: a sinistra completa, a destra essenziale.
Lo stesso vale per il disegno di officina, in DXF o PDF vettoriale. Quote, scritte, cartiglio, assi e tratteggi spariscono da soli. Prima di confermare vedi in colore che cosa sparisce, e come resterà ogni vista.
E se il disegno del cliente è pieno di oggetti uguali, come questi trecento fori? Ne scegli uno, e «Seleziona uguali» trova tutte le copie, anche ruotate o specchiate. Controlli la selezione, e le elimini in un colpo. Con l'AI, quando è attiva, basta scriverlo: «tutte le staffe lungo la guida».
Due: le tavole dal modello 3D.

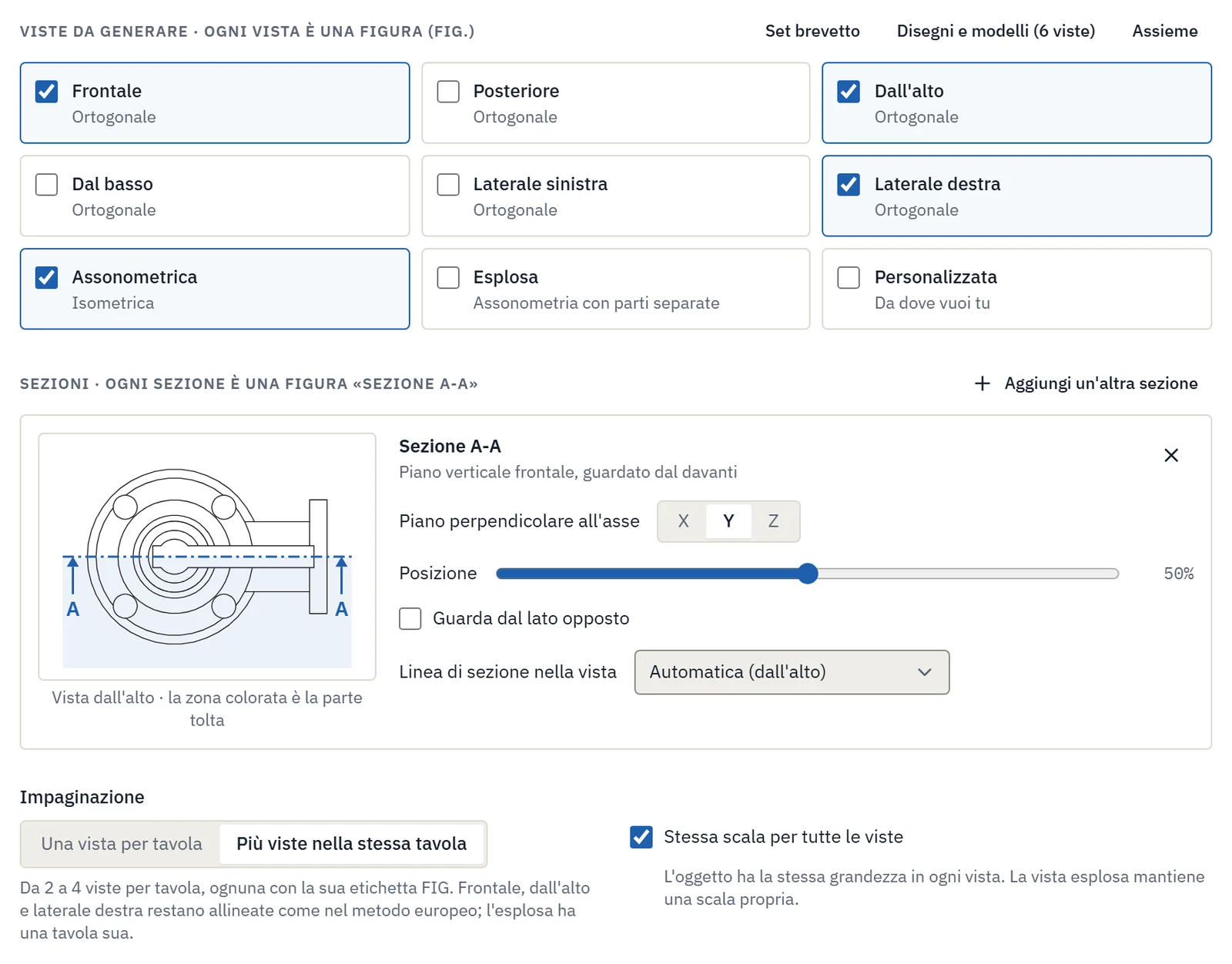

Carichi il file STEP e scegli le viste, anche assonometria ed esploso. Per la sezione scegli il piano su un'anteprima: la linea A-A compare da sola. E più viste nella stessa tavola, alla stessa scala; l'esploso va su una tavola sua.
Ecco una tavola generata così. Già impaginata, con quattro viste alla stessa scala. Le parti hanno il numero già usato nel testo della domanda. E la tavola resta modificabile, anche in AutoCAD.
E se il cliente ha solo l'oggetto? Bastano due o tre foto. Inklaim stacca l'oggetto dallo sfondo e propone le linee: con un clic tieni quelle vere. Con l'AI, quando è attiva, separa lei gli spigoli dai riflessi e dà un nome alle parti. Un disegno per ogni foto, con gli stessi numeri. E per gli oggetti torniti, dalle foto nasce un modello 3D, con l'accordo misurato su ogni foto.
Tre: viste coerenti tra loro.
Il Controllo confronta tutte le figure della pratica, e il testo. Trova lo stesso numero usato per parti diverse, o la stessa parte con numeri diversi. Segnala le figure citate che non esistono, o fuori ordine. Controlla le misure tra le viste: qui una è più stretta del dieci per cento. E da ogni avviso vai dritto al punto da correggere.
Quattro: la numerazione automatica.

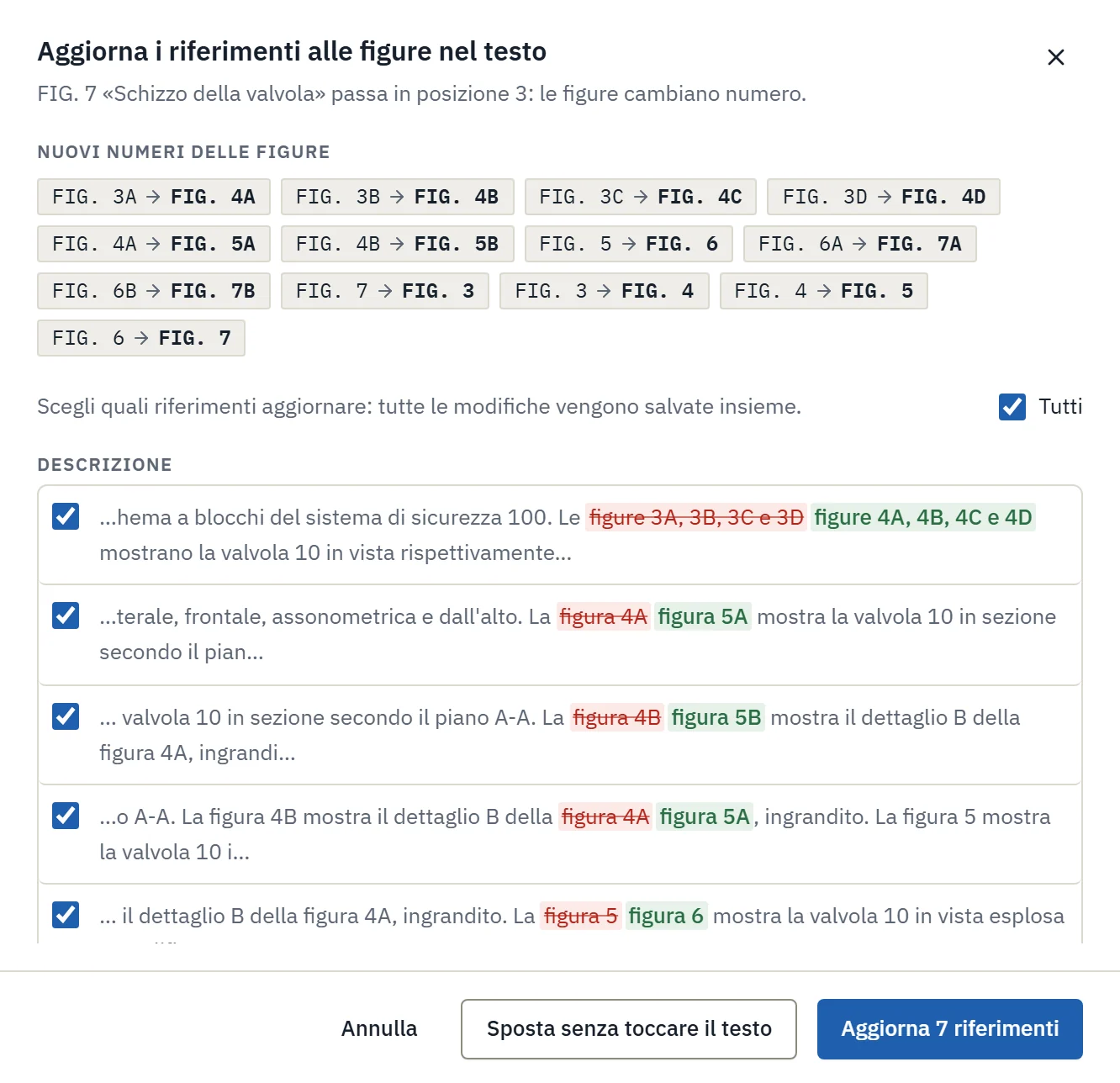

Sposti una figura, e le altre cambiano numero. Prima di salvare, Inklaim mostra ogni riferimento del testo che cambia. E scegli tu quali aggiornare. Se annulli, resta tutto com'era.

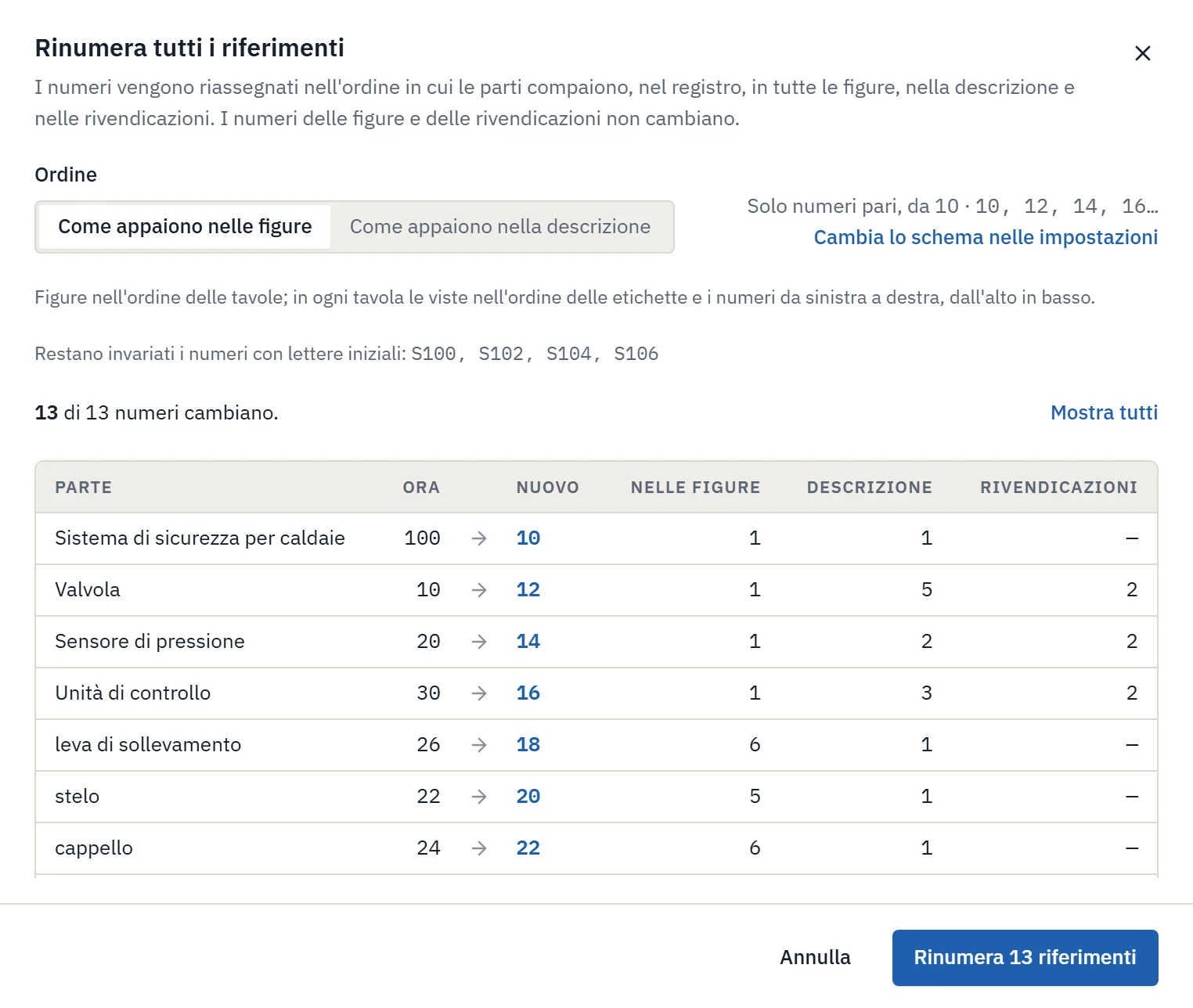

«Rinumera tutto» riassegna i numeri nell'ordine in cui compaiono le parti, anche con lo schema dello studio, per esempio solo numeri pari. Cambiano insieme figure, descrizione e rivendicazioni, e se serve si annulla subito dopo.
Cinque: i testi nei disegni.
Tutte le scritte delle figure sono in un'unica tabella, con le traduzioni accanto. Le parole si cercano e si sostituiscono su tutte le figure insieme, e prima di confermare vedi ogni modifica, figura per figura. Con l'AI, quando è attiva, si traducono seguendo il glossario della pratica e le rivendicazioni.
E dalle rivendicazioni di metodo, il diagramma di flusso è pronto in pochi secondi. Con i passi già numerati, S100, S102, e così via. Senza AI, direttamente dal testo; e poi si modifica come un disegno normale.
Quando la tavola è pronta, la esporti per il deposito. Scegli l'ufficio, e fogli, margini ed etichette seguono le sue regole. Anche per la Cina e la Corea, con le immagini per il deposito telematico. Poi la lingua dei testi: il disegno resta uno solo, e i numeri non cambiano.
Pratiche, file e backup sono conservati nell'Unione europea, e l'AI lavora in Europa. L'AI è facoltativa, e quando lavora è sempre dichiarata. E nessuna linea è inventata: arriva dal modello, dal disegno, dallo schizzo o dalle foto.
Vi proponiamo una prova di quattro settimane, con un gruppo da tre a sei disegnatori e consulenti, su pratiche già depositate e pubblicate, rifatte con Inklaim. Insieme misuriamo il tempo risparmiato e la qualità delle tavole.
Proviamola su brevetti veri. Se vi interessa, scegliamo insieme le tre pratiche e partiamo.
