Controllo di congruenza

Lo stesso numero, la stessa parte, in tutta la pratica

Il controllo di congruenza di Inklaim legge tutte le figure della pratica insieme a descrizione e rivendicazioni. Segnala lo stesso numero di riferimento usato per parti diverse, la stessa parte con due numeri, i numeri presenti solo nel testo o solo nei disegni, le FIG. citate che non esistono e le viste con scala diversa.

Inklaim è un software web di una startup italiana nata a Torino che prepara bozze di disegni brevettuali, controllate sulle regole EPO, UIBM, USPTO, PCT, CNIPA e KIPO, a partire da modelli CAD 3D (STEP/IGES), file DXF o PDF vettoriali, foto di un oggetto, schizzi e rivendicazioni.

Richiedi una demoVedi i prezzi
Controllo di congruenza della pratica: numeri, figure citate nel testo e misure tra le viste
La scheda Controllo su una pratica di esempio: 1 errore e 4 avvisi, ognuno con il pulsante che apre la figura da correggere.

La regola

Cosa chiedono gli uffici sui numeri di riferimento?

In una domanda di brevetto ogni numero di riferimento deve indicare sempre la stessa parte e comparire sia nei disegni sia nel testo. Lo chiedono la Decisione del Presidente EPO del 7/7/2025 (GU EPO 2025 A49) con le Linee guida EPO A-IX 7.5.4, la Regola 11.13 PCT e, per il brevetto italiano, l'art. 22 del D.M. 33/2010.

Inklaim verifica queste corrispondenze su tutta la pratica prima del deposito, quando correggere costa ancora poco.

UfficioNormaCosa chiede sui segni di riferimento
EPOArt. 1(2)(d) e (i) della Decisione 7/7/2025, GU EPO 2025 A49; Linee guida A-IX 7.5.4Segni semplici, senza parentesi né cerchi. Un segno che non compare in descrizione e rivendicazioni non può comparire nei disegni, e viceversa. Stesso elemento, stesso segno in tutta la domanda.
PCTRegola 11.13 PCTSegni coerenti con la descrizione; stesso elemento, stesso segno. Con molti segni si raccomanda un foglio con il loro elenco.
UIBMArt. 22, comma 3, D.M. 33/2010Tavole numerate progressivamente; i numeri delle figure e i numeri o le lettere delle parti vanno richiamati nella descrizione.

Se elimini una figura, le Linee guida EPO chiedono di togliere dal testo i segni che riguardavano solo quella figura. È uno dei casi in cui un numero rimasto nella descrizione diventa un rilievo.

Aggiornato a ottobre 2026

Cosa controlla

Sei controlli su tutta la pratica, non figura per figura

Avvii il controllo dalla scheda Controllo della pratica e lo ripeti con «Ricontrolla» dopo ogni correzione. Confronta tra loro tutte le figure e il testo della domanda.

Stesso numero, stessa parte

Trova un numero usato per parti diverse e una parte che ha due numeri diversi in figure diverse.

Testo e figure allineati

Segnala i numeri presenti solo nel testo o solo nelle figure, le parti visibili senza numero e i numeri che non sono nel registro della pratica.

FIG. citate e in ordine

Ogni «FIG. n» citata esiste, ogni figura è citata e le figure seguono l'ordine della prima citazione nel testo.

Scala e misure tra le viste

Confronta le misure delle viste dello stesso oggetto, con una tolleranza del 3%. Una vista più stretta del 10% viene segnalata.

Regole dell'ufficio

Per ogni figura: area utile, altezza minima dei caratteri, spessori, etichette, numeri di tavola e testo non indispensabile.

Controllo visivo con AI

Facoltativo: se lo studio ha attivato l'AI, un confronto visivo tra le viste propone altri avvisi, che confermi tu.

Il rapporto

Come si legge il rapporto del controllo?

Ogni avviso dice cosa non torna, dove, e cosa fare. Il pulsante «Apri» porta alla figura con l'elemento da correggere già selezionato.

GravitàAvvisoEsempio dalla pratica di esempioCosa fai
AvvisoStesso numero su parti diverseIl numero 12 («leva») indica una parte in FIG. 1 e una parte diversa in FIG. 2.Apri FIG. 1 o FIG. 2 e correggi. Se il numero indica l'insieme, per esempio tutta la valvola, ignori l'avviso.
AvvisoStessa parte con numeri diversiLa stessa parte del modello ha 10 («corpo») in FIG. 1 e 12 («leva») in FIG. 2.Scegli un solo numero e lo usi in tutte le figure.
ErroreFigura citata che non esisteLa descrizione cita la FIG. 5, ma nella pratica non c'è una FIG. 5.Correggi il riferimento nel testo o aggiungi la figura.
AvvisoFigure non in ordine di citazioneLa descrizione cita la FIG. 2 prima della FIG. 1.«Riordina le figure» le mette in ordine e aggiorna i riferimenti nel testo.

In testa al rapporto vedi il conteggio di errori, avvisi e informazioni. Gli avvisi sono raggruppati: numeri e parti, riferimenti alle figure, misure delle viste.

Conformità per figura

Ogni figura controllata sul profilo del suo ufficio

Accanto alla congruenza della pratica, ogni figura ha il suo pannello Conformità. Scegli il profilo EPO, UIBM, USPTO o PCT e Inklaim verifica le regole di forma di quell'ufficio, con i problemi evidenziati direttamente sul foglio.

  • Area utile: 17 × 26,2 cm per EPO e PCT; per l'UIBM margini di almeno 2,5 cm su tutti i lati (art. 22 D.M. 33/2010).
  • Numeri e lettere alti almeno 0,32 cm per EPO, PCT e USPTO (art. 1(2)(g) GU EPO 2025 A49; 37 CFR 1.84).
  • Spessori delle linee, etichette FIG., numeri di tavola come «1/7».
  • Testo non indispensabile nelle figure, con la regola dell'ufficio accanto all'avviso.

È una verifica preventiva: non garantisce l'accettazione da parte dell'ufficio. Le regole nel dettaglio sono nella guida ai requisiti EPO.

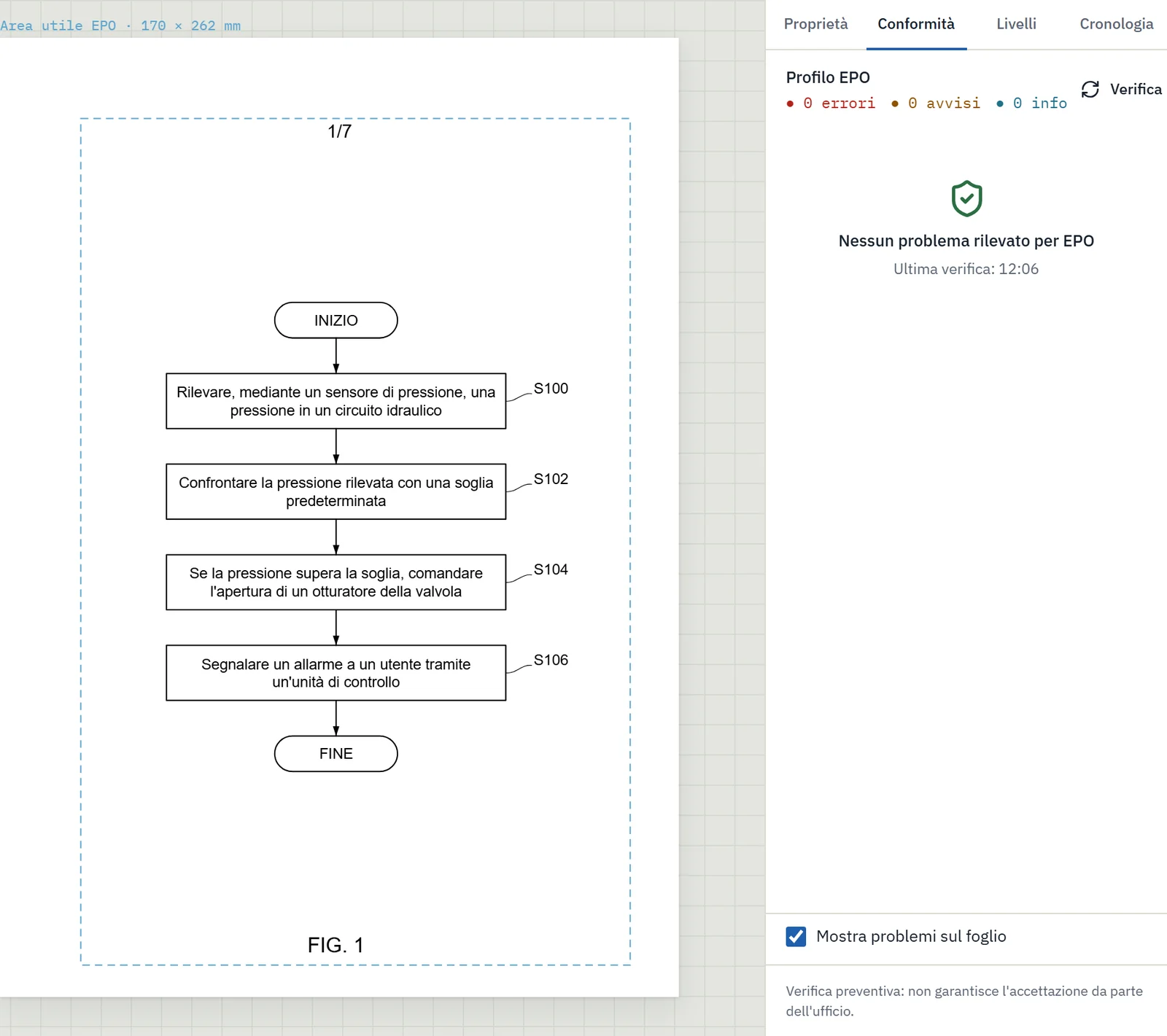

Controllo di conformità di una figura alle regole EPO: margini, altezza dei caratteri, etichette
Pannello Conformità con profilo EPO su un diagramma di flusso: area utile 170 × 262 mm, nessun problema rilevato.

Prima e dopo

Il controllo che oggi fai a occhio, rifatto a ogni modifica

Oggi, a mano

  • Scorri descrizione e tavole affiancate e spunti i numeri uno a uno.
  • Dopo una modifica alle figure ricontrolli tutto da capo, o solo dove ricordi di aver cambiato.
  • Una FIG. citata ma rimossa si scopre in rilettura, o con un rilievo dell'ufficio.
  • Le differenze di scala tra viste dello stesso pezzo restano a giudizio dell'occhio.

Con Inklaim

  • Un controllo legge figure, descrizione e rivendicazioni insieme.
  • «Ricontrolla» rifà tutti i confronti dopo ogni correzione.
  • Ogni FIG. citata viene cercata nella pratica, e ogni figura nel testo.
  • Le misure tra le viste sono confrontate con una tolleranza del 3%.

Cosa il controllo non fa

  • Non confronta le misure tra viste che mostrano insiemi di parti diversi, per esempio con e senza carter: le segnala come «non confrontate».
  • Non corregge da solo: propone, e decidi tu cosa cambiare.
  • Non sostituisce la rilettura del consulente in brevetti né garantisce l'accettazione dell'ufficio.

Da dove arrivano i numeri

Le tavole generate dal modello 3D usano i numeri di riferimento già presenti nel testo della domanda o nel registro della pratica, condiviso tra testo e figure. Per riassegnare tutti i numeri in ordine c'è la numerazione automatica.

Approfondisci

Il controllo fa parte di un flusso unico

Numerazione automatica

Sposti una figura e i riferimenti «FIG. n» nel testo si aggiornano, con anteprima di ogni modifica.

Numerazione delle figure →

Tavole dal modello 3D

Viste, sezioni ed esplosi da file STEP o IGES, alla stessa scala, con i numeri già usati nel testo.

Tavole da CAD 3D →

Le regole sui segni

Cosa dicono EPO, PCT, USPTO e UIBM sui segni di riferimento nei disegni, con le fonti.

Guida ai segni di riferimento →

Domande frequenti

Domande sul controllo di congruenza

Il controllo trova anche i numeri presenti solo nel testo?

Sì. Segnala i numeri presenti solo nel testo o solo nelle figure, le parti visibili senza numero e i numeri che non sono nel registro della pratica.

Come confronta la scala tra le viste?

Confronta le misure delle viste dello stesso oggetto con una tolleranza del 3%. Le viste che mostrano insiemi di parti diversi, per esempio con e senza carter, vengono segnalate come «non confrontate».

Serve l'AI per il controllo di congruenza?

No. Numeri, riferimenti alle figure e misure si controllano senza AI. Il controllo visivo con AI tra le viste è facoltativo, funziona solo se lo studio ha attivato l'AI e propone avvisi che confermi tu.

Il controllo garantisce che l'ufficio accetti i disegni?

No. Inklaim prepara bozze controllate sulle regole di forma note di EPO, UIBM, USPTO e PCT. La verifica finale e il deposito restano allo studio.

Vale anche per UIBM, USPTO e PCT?

Sì. La congruenza tra numeri, figure e testo vale per qualunque ufficio. La conformità di ogni figura si controlla sul profilo scelto: EPO, UIBM, USPTO o PCT.

Cosa succede quando correggo un numero?

Il pulsante «Apri» porta alla figura con l'elemento già selezionato. Dopo la correzione premi «Ricontrolla» e il rapporto si aggiorna. Per riassegnare tutti i numeri c'è «Rinumera tutto».

Il pilota

Prova il controllo su tre pratiche già pubblicate

Nel pilota di 4 settimane da 3 a 6 persone del tuo studio rifanno con Inklaim le tavole di 3 pratiche già depositate e pubblicate. Poi confrontiamo insieme tempi e qualità. Si parte dopo un accordo di riservatezza.
